數控臥軸圓臺平面磨床

SKM7340全封閉數控臥軸圓臺平面磨床

產品詳情
產品參數

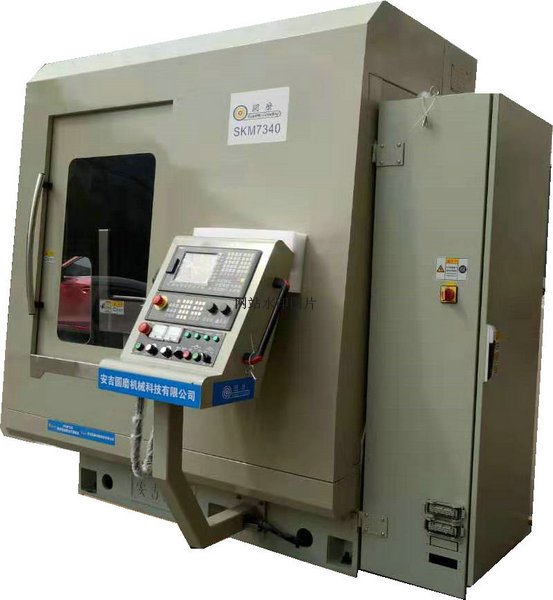

SKM7340全封閉數控臥軸圓臺平面磨床
是我公司吸收國內外先進磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。工作圓臺直徑ф400mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。磨頭主軸和工作臺均采用液體靜壓軸承，剛性好、精度高、穩定性強。經檢測磨頭主軸定心錐面跳動可達0.002mm之內，工作臺端面跳動可達0.002mm之內，且可以持續保持此精度不變。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用精準定位伺服電機驅動。整體結構穩重緊湊、精度高、性能可靠、制造工藝性好，操作使用方便。
磨床可選配各種砂輪進行磨削，特別配備本公司研制的CBN砂輪效果佳。在加工完成后工件上下兩平面均可獲得高精度平行度、尺寸精度和工件表面粗糙度。本機床適用于磨削環形零件，用于精密加工平面軸承、閥片、鋸片、銑刀等工具、刀具。
SKM7340數控高速高精臥軸圓臺平面磨床，床身、立柱、拖板等鑄件全部采用樹脂砂工藝鑄造，材質好、強度高。磨頭采用軸承結構，接觸剛性好、運動精度高，吸振性和平穩性優于傳統的軸承結構。機床上重要零部件，諸如主軸軸承、滾珠絲杠及滾動元件副、電器元件等外購件，均采用名牌廠家產品，質量可靠，易于維護。

技術銷售總負責：楊18157298585

上一篇：SKM7311雙工位臥軸圓臺磨床
下一篇：SSKMG7360數控臥軸圓臺平面磨床

產品分類

ategory

熱門資訊

ews center

熱門產品

序號	項目	規格、參數	備注
	SKM7340臥軸圓臺平面磨床	高精高速磨床
1	工作臺直徑（mm）	Φ400
2	磨削工件尺寸范圍（直徑×高）（mm）	Φ400×100
3	工作臺轉速（r/min）	0～300
4	工作臺最大承重(KG)	800
5	拖板（X軸）往復速度（m/min）	6
6	拖板往復行程（mm）	200
7	砂輪主軸轉速（r/min）	0~3000
8	主軸定心錐面跳動（mm）	0.001
9	砂輪尺寸（外徑×寬×內徑）	Φ350×40×Φ127
10	磨頭快速升降速度（mm/min）	200
11	磨頭垂直進給最小進給量（mm）	0.001
12	工作臺端面跳動（mm）	0.002/1000
13	加工工件平面度（mm/m）	0.003
14	砂輪主軸電機功率KW	15
15	垂直升降伺服電機扭矩 NM	10	伺服
16	工作臺往復伺服電機扭矩NM	10	伺服
17	工作臺電機功率KW	2.2
18	水泵功率KW	450
