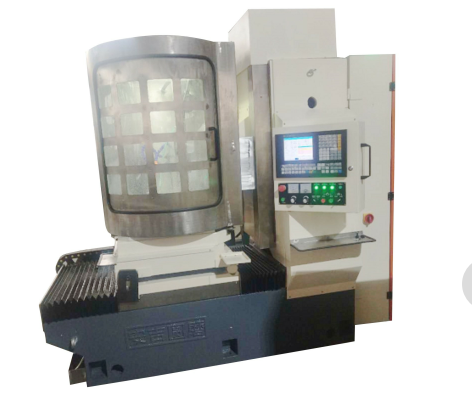

SSKMG7340數控臥軸圓臺平面磨床
1、系統采用西門子，Z軸帶光柵、閉環控制。工作臺采用靜壓導軌，工作臺跳動≤0.001mm
2、磨頭采用靜壓磨頭，磨頭跳動≤0.001mm
3、絲桿采用高精密絲桿
4、直線導軌采有德國力士樂帶自動碰面檢測，直線度0.002mm/米
5、主要用于軸承、滾剪刀、高精密陶瓷、高精密配件加工
技術銷售總負責：楊18157298585
安吉圓磨機械科技有限公司
SSKMG7340 產品參數表
|
序號 |
項目 |
規格、參數 |
備注 |
|
|
SSKMG7340臥軸圓臺平面磨床 |
高精高速磨床 |
|
|
1 |
工作臺直徑（mm） |
Φ400 |
|
|
2 |
磨削工件尺寸范圍（直徑×高）（mm） |
Φ400×100 |
|
|
3 |
工作臺轉速（r/min） |
0～300 |
|
|
4 |
工作臺最大承重(KG) |
1000 |
|
|
5 |
拖板（X軸）往復速度（m/min） |
6 |
|
|
6 |
拖板往復行程（mm） |
200 |
|
|
7 |
砂輪主軸轉速（r/min） |
0~2860 |
|
|
8 |
主軸定心錐面跳動（mm） |
0.001 |
|
|
9 |
砂輪尺寸（外徑×寬×內徑） |
Φ350×40×Φ127 |
|
|
10 |
磨頭快速升降速度（mm/min） |
200 |
|
|
11 |
磨頭垂直進給最小進給量（mm） |
0.001 |
|
|
12 |
工作臺端面跳動（mm） |
0.002 |
|
|
13 |
加工工件平面度（mm/m） |
0.003/1000 |
|
|
14 |
砂輪主軸電機功率KW |
15 |
|
|
15 |
垂直升降伺服電機扭矩 NM |
10 |
伺服 |
|
16 |
工作臺往復伺服電機扭矩NM |
10 |
伺服 |
|
17 |
工作臺電機功率KW |
2.2 |
|
|
18 |
水泵功率KW |
450 |
|
