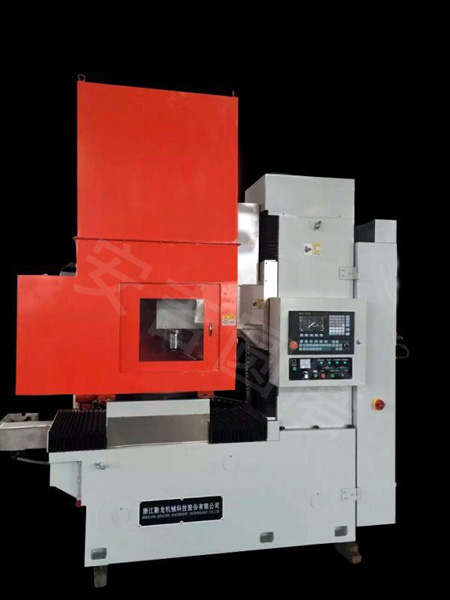

SKM7440數控立軸圓臺平面磨床

產品詳情
產品參數

數 控立軸圓臺 平面磨床 SKM7440（高精）

設備原理及構造：

SKM7440工作臺旋轉，同時左右擺動或不動，磨頭立式旋轉作間歇的垂直進給運動完成工件加工要求?？勺鲞B續磨削，生產效率高。設備采用進口直線導軌，立軸變頻器控制，自動檢測功能鑄件全部經過2次回火消應力處理系統采用專用圓磨系統。

優勢：

方便磨內孔、外圓，比傳統的更快速，更方便，平面磨削比臥式磨床更快，效率更高。

用途：

適合內外圓、平面、端面的磨削，（根據需要可定制）

適用行業：

鋸片廠、軸承廠、電機廠、工具廠、摩擦片廠、端面、內外圓的精密磨削

特點：

1、加工產品適應性強；

2、加工精度高，工件安裝方便，垂直度好，加工后表面粗糙度可達到Ra為 0.4 μm。（可根據需要定制）

3、加工產品不變形，尺寸統一性好；

4、操作者勞動強度低，一人控制多機，降低勞動力成本；

5、生產效率高,經濟效益好；

6、磨床保養維修簡單；

7、便于生產管理現代化。

技術銷售總負責：楊18157298585

主要技術規格	skm7440
Main TechnicaL Specifications
工作臺直徑	Φ400
Diameter Of Work Table（mm）
磨削工件最大尺寸	Φ400*100
Maximum Size Of Grinding Workpiece（mm）
工作臺轉速	0～300
Revoving Speed Of Work Table （rpm）
工作臺最大承重	50
Maximum Load-bearing Of Work Table（kg）
托板往復速度X軸(m/s)	6
Reciprocating Speed Of The Dragging Plate X Axis (m/s)
托板往復行程	200
Reciprocating Speed Of Dragging Plate （mm）
垂直上下移動	250
Vertical Up And Down Movement
砂輪主軸轉速	3000(可訂制)
Speed Of Main Spindle Of Grinding Wheel (rpm)
主軸定心錐面跳動（mm）	0.002
Runout Of Centering Conical Surface Of Main spindle（mm）
砂輪尺寸	Φ250
Dimensions Of Grinding Wheel（mm）
垂直快速升降(mm/min)	200
Vertical Rapid Going Up And Down(mm/min)
垂直進給最小進給量	0.001
Minimum Amount OF Feed Of Vertical Feed （mm）
加工平面度	0.01/1000
Processing Planeness（mm）
工作臺端面跳動（mm）	0.005
End Face Runout Of Work Table （mm）
工作臺電機功率	2.2
Motor Power Of Work Table (kw)
砂輪主軸電機功率	11
Motor Power Of Main Spindle Of Grinding Wheel (kw)
垂直升降伺服電機(n.m)	10
Servo Motor For Verticai Going Up And Down(n.m)
工作臺往復伺服電機(n.m)	10
Servo Motor For Fen Reciprocation Of Work Table(n.m)
水泵電機功率	250
Motor Power Of Water Pump(w)
機床凈重	3500
Net Weight(kg)
