- ZDM400 數控三軸弧形磨床
- 產品詳情
- 產品參數

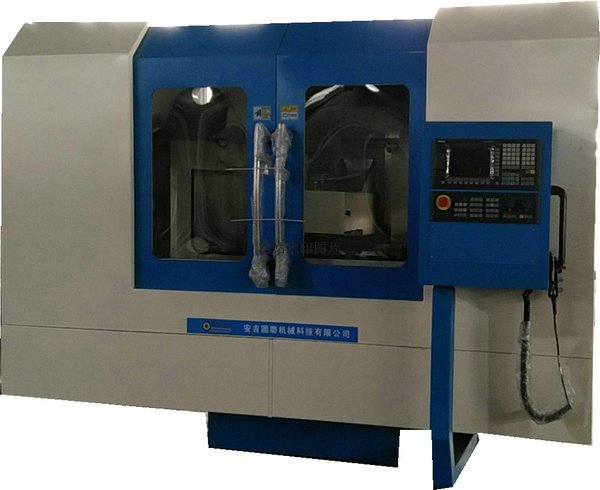

ZDM400 三軸弧形磨床
1、ZDM400三軸弧形磨床采用磨頭在Z軸立柱上作上下運動，X軸拖板在床身導軌上作直線運動，Y軸在X軸上垂直移動的形式。床身導軌采用進口直線導軌，滾柱絲桿采用臺灣產研磨絲桿；
2、磨頭采用全靜壓結構主軸設計，11KW電機驅動，高轉速2950rpm。砂輪型號（Ф400×40×Ф127mm），磨頭主軸跳動≤0.002mm；
3、工作臺臺面尺寸300mmX600mm；
4、橫向進給及垂直進給裝置，由伺服電機（≥5N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有制動或自鎖裝置，并配有對值坐標定位。
5、磨床各導軌處均設置潤滑點，由電動潤滑泵進行潤滑。為工作臺配備立供 油箱，進、回管路通過拖鏈合理布局。
6、電氣采用獨立電柜，立操縱臺，系統控制磨頭，可以3軸連動，自動控制磨頭、6個限位Z軸、X軸、Y軸、兩個氣動裝夾，可實現自動控制，自動完成循環磨削。
7、配備新型自動碰面對刀裝置，無需對刀加工，節約加工時間，配備自主研發新型高速CBN砂輪，可以根據你的工件材質定制砂輪進行磨削加工；
8、全新全封閉圓弧防水罩殼，外觀簡潔美觀大氣，配備吸風系統，和自動沖水系統，內部干凈清爽；
技術銷售總負責：楊18157298585
1、ZDM400三軸弧形磨床采用磨頭在Z軸立柱上作上下運動，X軸拖板在床身導軌上作直線運動，Y軸在X軸上垂直移動的形式。床身導軌采用進口直線導軌，滾柱絲桿采用臺灣產研磨絲桿；
2、磨頭采用全靜壓結構主軸設計，11KW電機驅動，高轉速2950rpm。砂輪型號（Ф400×40×Ф127mm），磨頭主軸跳動≤0.002mm；
3、工作臺臺面尺寸300mmX600mm；
4、橫向進給及垂直進給裝置，由伺服電機（≥5N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有制動或自鎖裝置，并配有對值坐標定位。
5、磨床各導軌處均設置潤滑點，由電動潤滑泵進行潤滑。為工作臺配備立供 油箱，進、回管路通過拖鏈合理布局。
6、電氣采用獨立電柜，立操縱臺，系統控制磨頭，可以3軸連動，自動控制磨頭、6個限位Z軸、X軸、Y軸、兩個氣動裝夾，可實現自動控制，自動完成循環磨削。
7、配備新型自動碰面對刀裝置，無需對刀加工，節約加工時間，配備自主研發新型高速CBN砂輪，可以根據你的工件材質定制砂輪進行磨削加工；
8、全新全封閉圓弧防水罩殼，外觀簡潔美觀大氣，配備吸風系統，和自動沖水系統，內部干凈清爽；
技術銷售總負責：楊18157298585
