摩擦片磨床

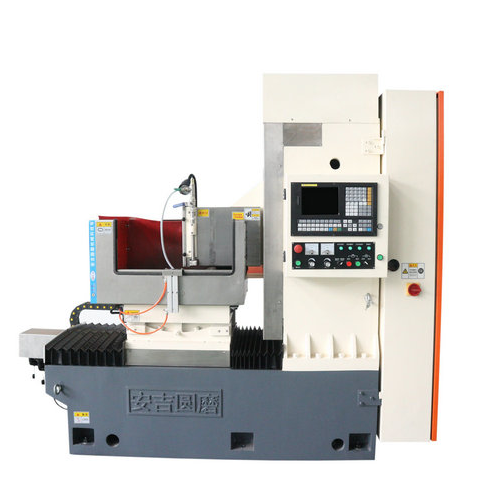

SSKM7350數控臥軸圓臺平面磨床

上一篇：SSKM7360數控臥軸圓臺平面磨床

下一篇：SSKM7340數控臥軸圓臺平面磨床

產品詳情
產品參數

數控臥軸圓臺平面磨床 7350

數控臥軸圓臺平面磨床skm7350

設備原理及構造：

SKM7350采用磨頭在拖板上作往復運動拖板在立柱導軌上作垂直運動的形式。設備電器采用進口，導軌采用力士樂，工作臺采用比較新設計，提高設備穩定性和精度。床身、立柱等鑄件全部采用二次回火消應力處理材質好、強度高，保證設備的穩定性。

優勢：

自主研發磨床進給數控控制系統，參數設置簡單易會。設定尺寸后，自動檢測對刀、自動分辨、自動磨削、自動補償、自動磨削量。工作臺裝有自動充退磁裝置，具有磁力可調、失磁保護等功能。鑄件剛性強，高度低操作方便。

用途：

適合圓臺平面磨削，本機主要磨削直徑φ500范圍內的圓形端面、平面加工件。（根據需要可定制)

適用行業：

鋸片廠、汽配廠、軸承廠、發動機廠、工具廠、摩擦片廠、活塞廠、陶瓷密封件廠和一般機械廠的產品車間和工具車間，磨削加工精密零件；

特點：

1、加工產品適應性強；2、加工精度高，工件厚度差距保持在 0.003mm以內，加工后表面粗糙度可達到Ra為 0.4 μm。3、加工產品不變形，尺寸統一性好；4、操作者勞動強度低，一人控制多機，降低勞動力成本；5、生產效率高,經濟效益好；6、磨床保養維修簡單；7、便于生產管理現代化。

數控臥軸圓臺平面磨床SSKM7350 （高速）

設備原理及構造：

SSKM7350采用磨頭在拖板上作往復運動拖板在立柱導軌上作垂直運動的形式。床身、立柱等鑄件全部采用二次回火消應力處理材質好、強度高，保證設備的穩定性。

優勢：

磨床采用專用數控控制系統，參數設置簡單易會。一鍵操作，自動對刀、自動計算磨削刃，是磨削更均勻，減少變形量，加工更精準，高效率生產。設備采用高速（CBN）砂輪加工兩端面，提優質面光潔度。尺寸統一,特別是臺階面的磨削。工作臺裝選用靜壓磨頭。。操作系統自主研發，目前已是比較方便、比較人性化操作。有強大的售后保障。

特點：

數控臥軸圓臺平面磨床SSKMG7350（高精）

設備原理及構造：

SSKMG7350采用磨頭在拖板上作往復運動拖板在立柱導軌上作垂直運動的形式。床身、立柱等鑄件全部采用二次回火消應力處理材質好、強度高，保證設備的穩定性。

優勢：

自主研發磨床進給數控控制系統，參數設置簡單易會。一鍵操作，自動對刀、自動計算磨削刃，是磨削更均勻，減少變形量，加工更精準，高效率生產。設備采用速（CBN）砂輪加工兩端面，提優質面光潔度。尺寸統一,特別是臺階面的磨削。工作臺裝有自動充退磁裝置，具有磁力可調、失磁保護等功能。設備選擇靜壓磨頭，采用進口導軌。操作系統自主研發，目前已是比較方便、比較人性化操作。有強大的售后保障。

特點：

1、加工產品適應性強；2、加工精度高，工件厚度差距保持在 0.003mm以內，加工后表面粗糙度可達到Ra為 0.4 μm。3、加工產品不變形，尺寸統一性好；4、操作者勞動強度低，一人控制多機，降低勞動力成本；5、生產效率高,經濟效益好；6、磨床保養維修簡單；7、便于生產管理現代化。 8、適用于高精工件加工。

技術銷售總負責：楊18157298585

主要技術規格	軸承	靜壓	高速	高速高精
Main TechnicaL Specifications	skm7350	skm7350	skm7350	skm7350
工作臺直徑（mm）	Φ500	Φ500	Φ500	Φ500
Diameter Of Work Table（mm）
磨削工件最大尺寸	Φ500*100	Φ500*100	Φ500*100	Φ500*100
Maximum Size Of Grinding Workpiece（mm）
工作臺轉速（rpm）	0～280	0～280	0～280	0～280
Revoving Speed Of Work Table （rpm）
工作臺最大承重（kg）	1000	1000	1000	1000
Maximum Load-bearing Of Work Table（kg）
托板往復速度X軸(m/s)	6	6	6	6
Reciprocating Speed Of The Dragging Plate X Axis (m/s)
托板往復行程（mm）	320	320	320	320
Reciprocating Speed Of Dragging Plate （mm）
砂輪主軸轉速(rpm)	1450	1450	2850	2850
Speed Of Main Spindle Of Grinding Wheel (rpm)
主軸定心錐面跳動（mm）	0.003	0.002	0.002	0.001
Runout Of Centering Conical Surface Of Main spindle（mm）
砂輪尺寸（mm）	Φ400x40xΦ127	Φ400x40xΦ127	Φ400x40xΦ127	Φ400x40xΦ127
Dimensions Of Grinding Wheel（mm）
垂直快速升降(mm/min)	200	200	200	200
Vertical Rapid Going Up And Down(mm/min)
垂直進給最小進給量（mm）	0.001	0.001	0.001	0.001
Minimum Amount OF Feed Of Vertical Feed （mm）
加工平面度（mm）	0.005/1000	0.005/1000	0.005/1000	0.002/1000
Processing Planeness（mm）
工作臺端面跳動（mm）	0.005	0.005	0.005	0.005
End Face Runout Of Work Table （mm）
工作臺電機功率(kw)	2.2	2.2	2.2	2.2
Motor Power Of Work Table (kw)
砂輪主軸電機功率(kw)	7.5	7.5	11	11
Motor Power Of Main Spindle Of Grinding Wheel (kw)
垂直升降伺服電機(n.m)	10	10	10	10
Servo Motor For Verticai Going Up And Down(n.m)
工作臺往復伺服電機(n.m)	10	10	10	10
Servo Motor For Fen Reciprocation Of Work Table(n.m)
水泵電機功率	250	250	250	250
Motor Power Of Water Pump(w)
機床凈重(kg)	4000	4000	4000	4000
Net Weight(kg)
